건설자재 백과사전

분류 : 가설·안전자재

동의어 : 이동식 송풍기, 이동형 송풍기, 이동식 배풍기, 이동식 환풍기, 포터블 송풍기, 휴대용 송풍기, 산업용 이동식 환풍기, 공업용 환풍기, 작업용 배풍기, 맨홀 송풍기, 맨홀 환기팬, 밀폐공간 송풍기, 밀폐공간 환기팬, 벤치레다, Portable fan, Confined space blower

포터블팬

(Portable ventilation fan (confined-space blower))

설명

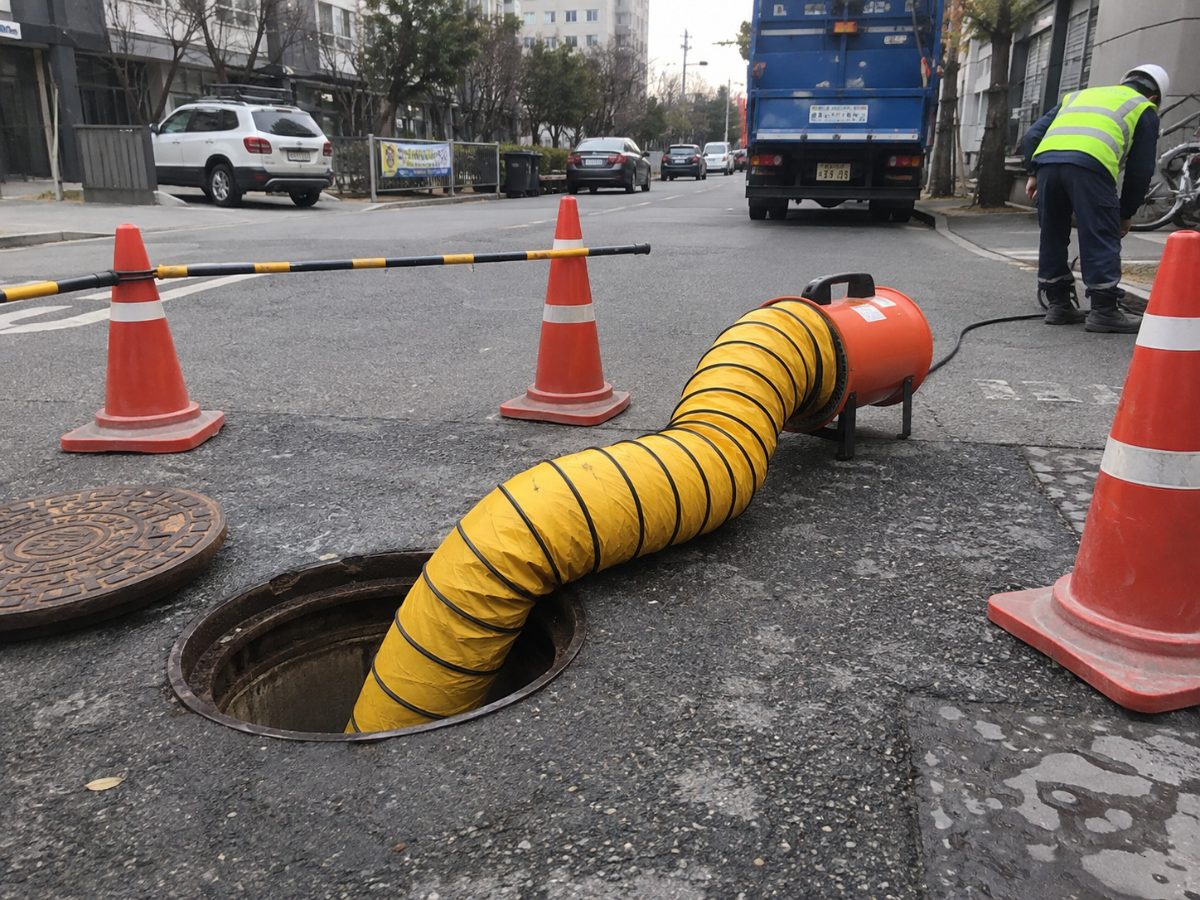

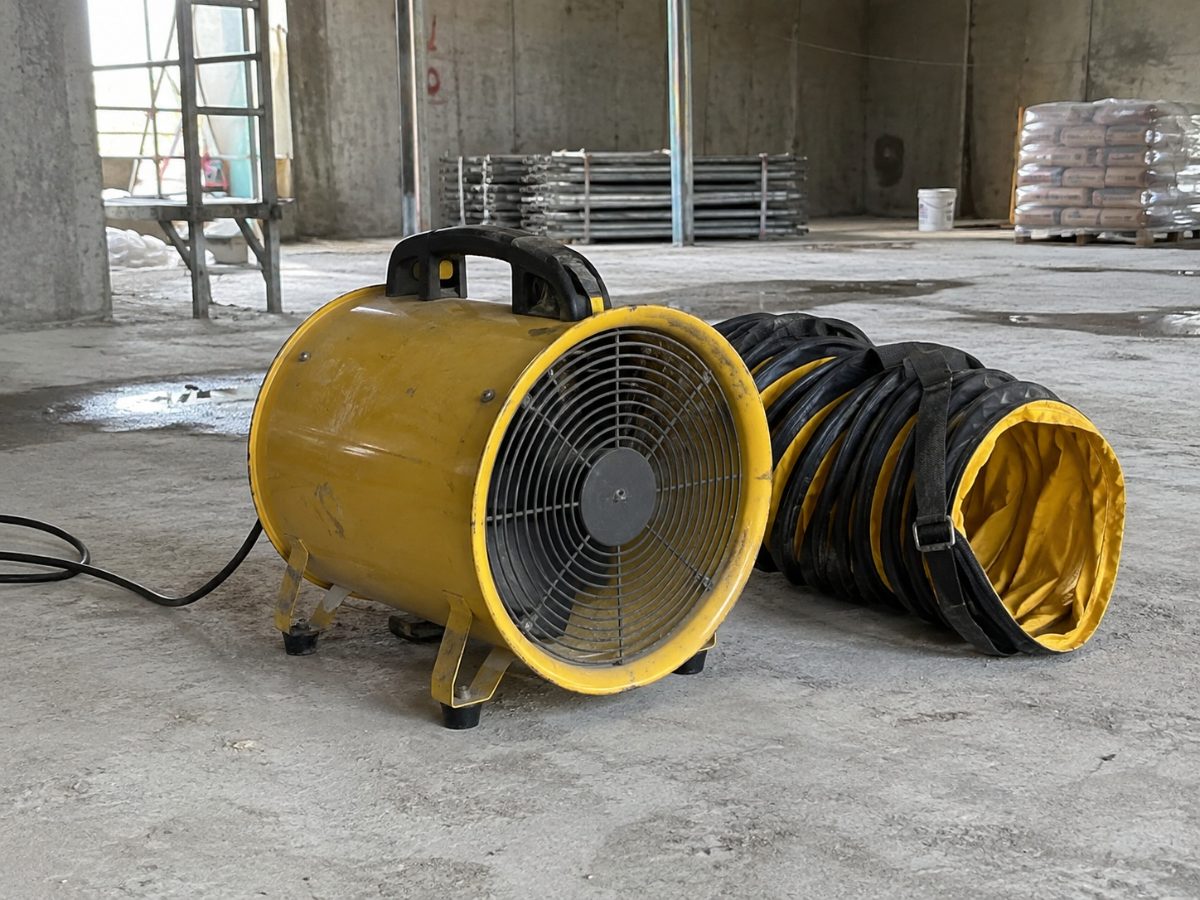

손잡이나 바퀴가 달려 들고 다니는 원통형 송풍기로, 닥트호스를 끼워 맨홀·정화조·지하 피트·물탱크·지하 공사장 같은 밀폐공간에 바깥 공기를 불어 넣거나 안에 고인 유해가스를 빨아내 밖으로 버립니다. 현장에서는 후앙·벤치레다라고도 부릅니다.

상세정보

재질·원료	철판 또는 플라스틱 원통 몸체 안에 전동기와 날개(작은 것은 알루미늄 다이캐스팅, 큰 것은 유리섬유 강화 플라스틱·플라스틱)가 들어 있고, 앞뒤 바람구멍에 닥트호스를 끼울 수 있게 되어 있습니다. 가연성 가스가 있는 곳에 쓰는 방폭형은 스테인리스 몸체도 있습니다.
주요 용도	맨홀·정화조·오수조·집수정·지하 피트·물탱크·저장탱크·하수관로·지하층 공사장에서 들어가기 전과 작업하는 동안의 환기, 갈탄·난로로 콘크리트를 양생하는 지하층의 배기, 탱크 안 용접·도장 작업과 분진이 많은 작업장의 배기.
주요 특징	같은 송풍기로 닥트호스를 꽂는 쪽만 바꾸면 바깥 공기를 넣는 급기와 안의 공기를 빼내는 배기를 둘 다 할 수 있습니다. 작은 것은 한 사람이 들고 옮기고 일반 220V 콘센트(단상)에 꽂아 쓰며, 큰 것은 바퀴가 달리고 삼상 220/380V도 있습니다. 풍량은 작은 것 약 1,200㎥/h부터 큰 것 약 21,000㎥/h까지입니다.
규격	날개 크기(호칭) 200·250·300·350·400·500·600mm 7가지. 무게는 200mm 약 6.5~7.6kg, 300mm 약 11~13kg, 600mm 약 52~60kg. 닥트호스는 같은 지름으로 10m가 기본입니다.
유통 단위	주로 대 사용 — 닥트호스와 묶은 세트로도 많이 팔림
주의할 점	송풍기가 빨아들이는 쪽은 깨끗한 바깥 공기 쪽에 두고, 발전기·차량 배기가스나 갈탄 연기가 빨려 들어가지 않게 합니다. 들어가기 전 최소 30분 이상(오래 닫혀 있던 곳은 공간 부피의 10배 이상) 환기하고 작업 중에도 끄지 않습니다. 환기했어도 가스측정기로 산소 18% 이상 23.5% 미만, 이산화탄소 1.5% 미만, 일산화탄소 30ppm 미만, 황화수소 10ppm 미만인지 확인한 뒤 들어갑니다.
방폭형	하수도·정화조·탱크·도장 작업장처럼 메탄·LPG·시너 증기 같은 가연성 가스가 있을 수 있는 곳은 전기 불꽃이 나지 않게 만든 방폭형을 씁니다. 일반형을 쓰면 모터 불꽃으로 폭발할 수 있습니다.
법정 기준	밀폐공간 작업은 작업 시작 전과 작업 중에 적정공기가 유지되도록 환기해야 하고, 폭발 위험 등으로 환기가 매우 어려우면 대신 공기호흡기나 송기마스크를 지급해 착용시켜야 합니다.
