십자조인트

(Cross joint bar (Euro form))

설명

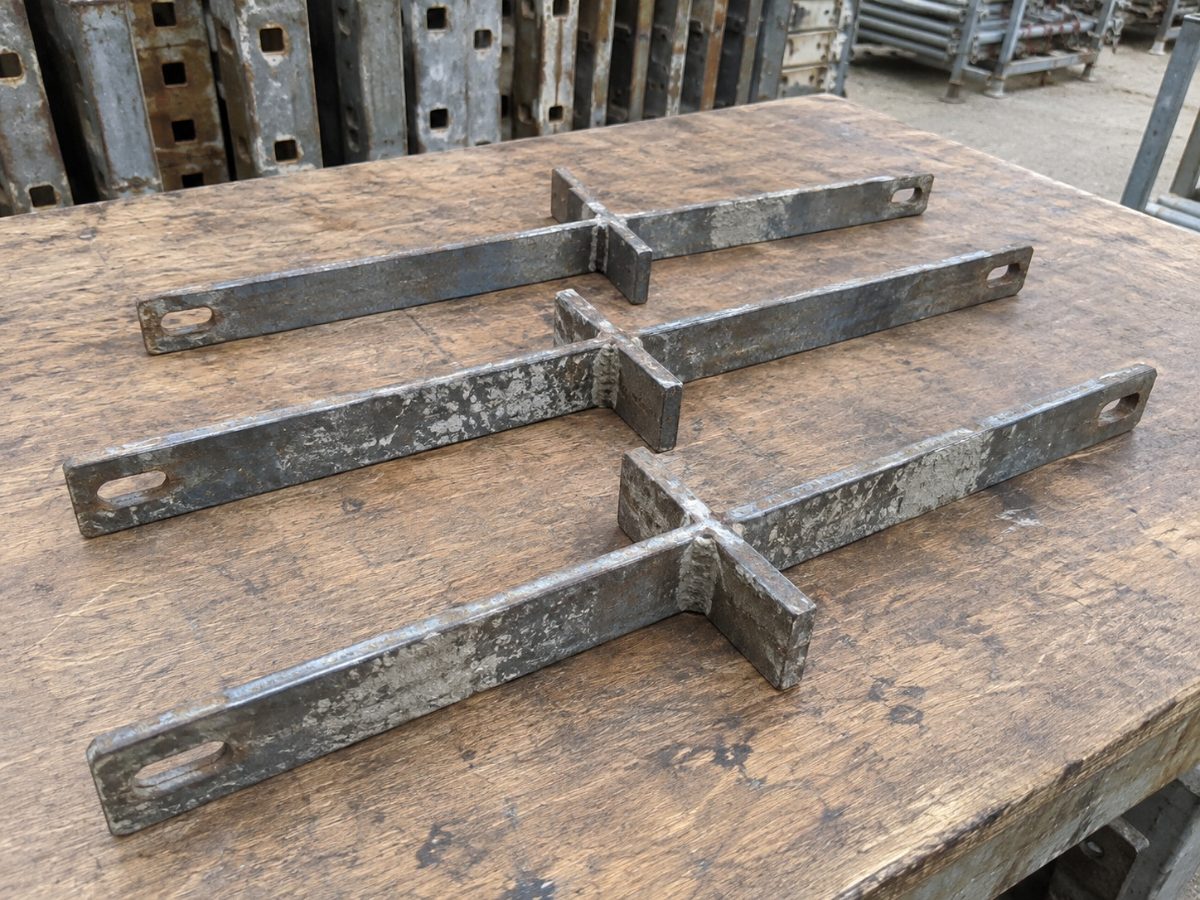

유로폼을 위아래·옆으로 4장 맞붙인 이음 교차점에 끼워 4장을 한꺼번에 붙잡아 주는 십자 모양의 철제 연결재입니다. 유로폼 벽이나 2단으로 쌓은 유로폼이 벌어지거나 어긋나지 않게 보강할 때 씁니다.

상세정보

재질·원료	강재를 십자 모양으로 만든 것. 끝에 유로폼 테두리 구멍에 맞춰 웨지핀을 꽂는 홈이 있음

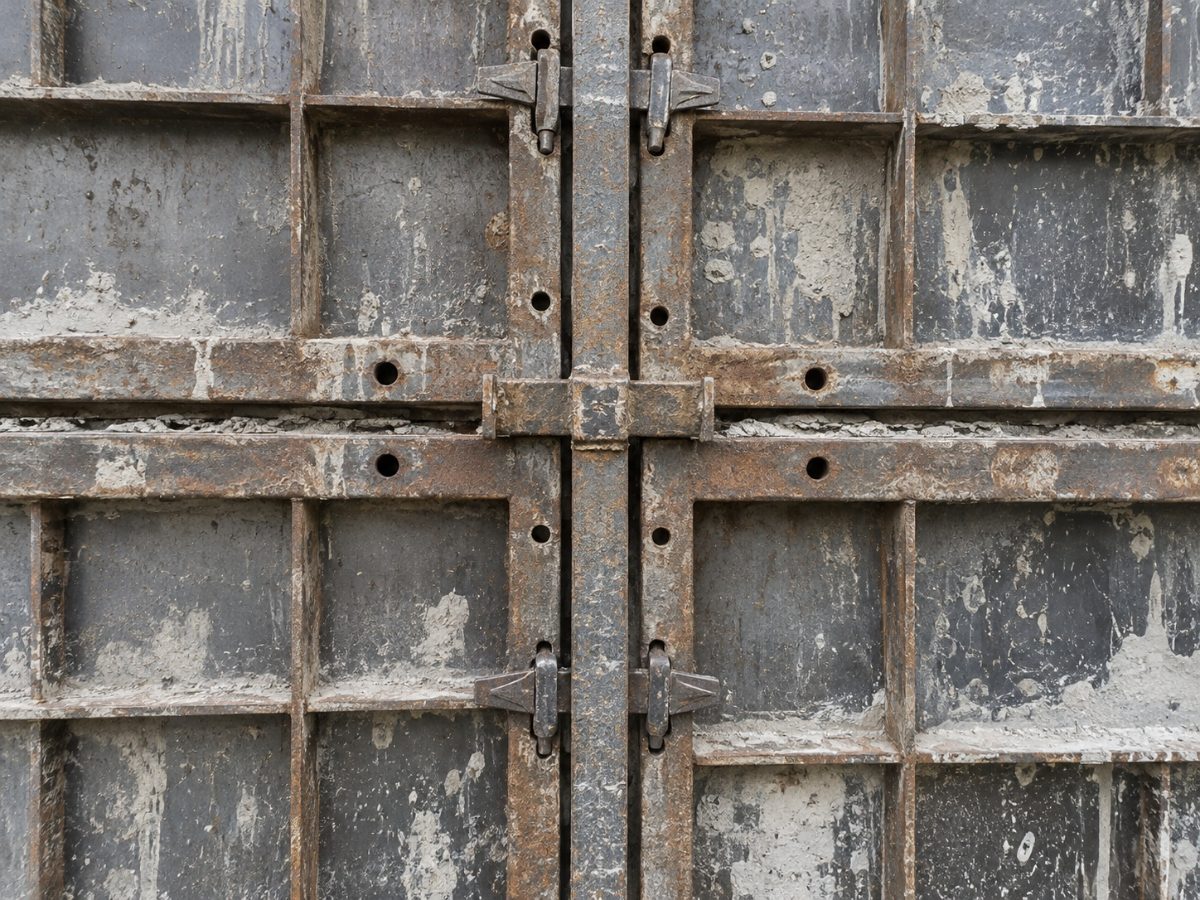

주요 용도	유로폼 벽체·옹벽·지하 외벽 거푸집에서 판 4장이 만나는 교차점. 유로폼(1200)을 2단 이상 쌓을 때 위아래 판을 한 몸처럼 묶는 수직 보강용
주요 특징	4장을 한 번에 물려 판 사이 틈(유격)을 맞추고 벌어짐을 줄임. 끼웠다 뺐다 하는 볼트형과 용접 고정된 일반형이 있고 요즘은 볼트형이 대부분
규격	길이 약 400mm(±5), 웨지핀 홈 간격 약 300mm, 1개 무게 약 2kg(제품마다 조금씩 다름)
유통 단위	주로 개 단위 사용 — 판매, 묶음 50~500개
주의할 점	판을 잡아 주는 보강재일 뿐 콘크리트 압력을 혼자 다 받지 않으므로 높은 벽은 띠장(강관)·폼타이를 도면·구조검토대로 같이 설치. 웨지핀이 덜 박힌 곳이 없는지 타설 전 확인
기타	한 줄로 된 일자조인트바도 있음
