건설자재 백과사전

분류 : 가설·안전자재

정식명칭 : 조임철물

동의어 : 크램프, 비계 크램프, 아시바 클램프, 아시바 크램프, 가설 클램프, 비계용 클램프, 구리뿌, 굴리브, 끼우개, 조임 철물, 클립, 아시바크립, 단관 클램프, 비계클립

비계 클램프

(Scaffold coupler (clamp))

설명

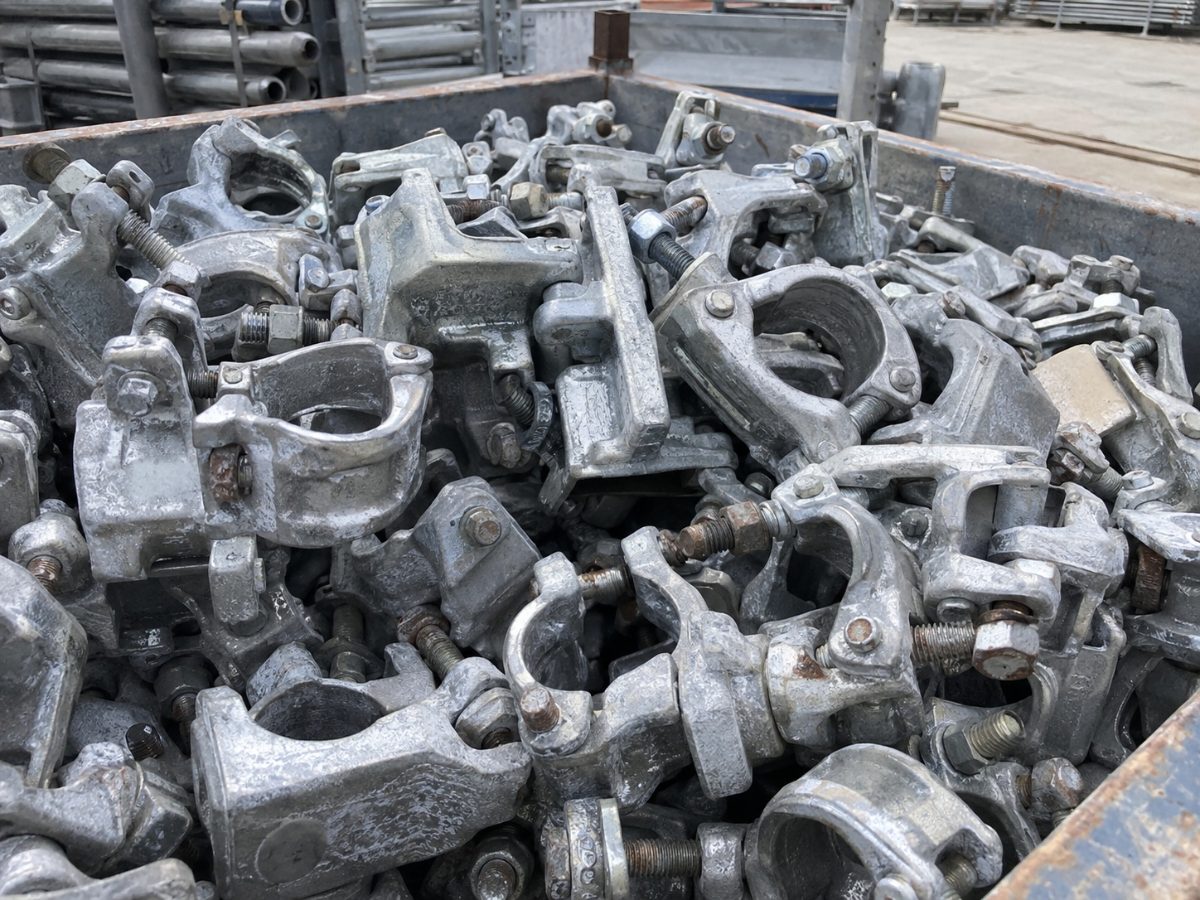

비계파이프끼리, 또는 비계파이프와 철골(H형강)을 서로 꽉 물려 묶는 조임 철물을 통틀어 부르는 이름으로, 현장에서는 "구리뿌"라고도 부릅니다. 직각으로 묶는 고정형, 각도를 맞추는 회전형, 철골에 무는 철골용, 파이프를 일직선으로 잇는 이음용이 있습니다.

상세정보

재질·원료	열간압연 연강판(SPHD)을 눌러 만든 본체·덮개에 볼트·너트·핀(SS235)을 단 것. 철골용 부착부는 구상흑연주철(GCD 350-22)도 씀. 모두 녹 방지 도금

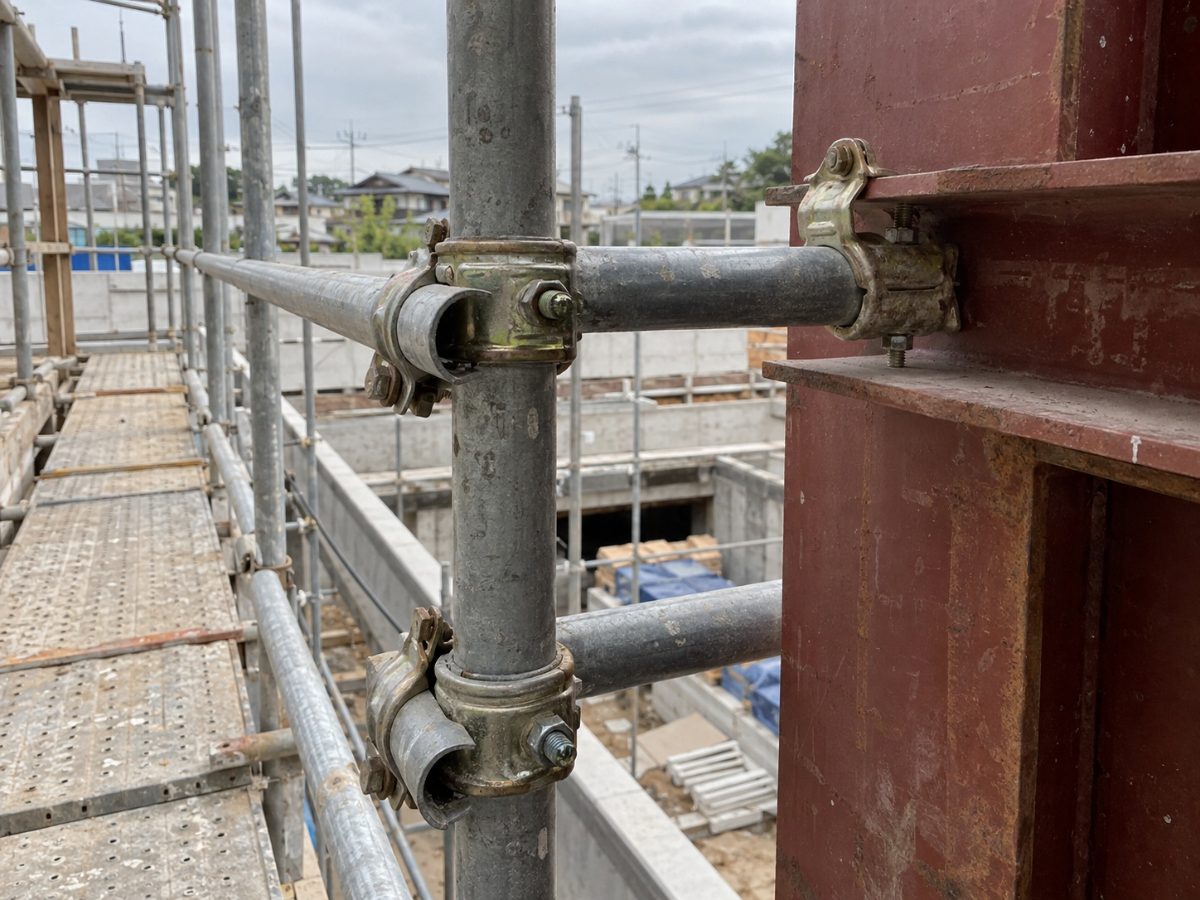

주요 용도	강관비계·가설울타리·안전난간·방호선반·낙하물방지망 지지대·동바리 보강 등에서 비계파이프끼리, 또는 파이프와 철골 보를 묶음
종류	고정형(직각, 고정클램프), 회전형(각도 자유, 회전클램프·자동클램프), 철골용(H형강 날개에 무는 철골클램프 — 직교형·평행형·겸용형), 이음용(파이프 두 개를 일직선으로 잇는 것) 4가지
규격	지름 48.6mm 비계파이프용이 대표. 42.7·60.5mm 파이프용과 지름이 다른 파이프를 잇는 이형(48.6×60.5mm)도 있음. 본체·덮개 두께 3mm 이상, 볼트 지름 9mm 이상
주요 특징	종류마다 버티는 힘이 다름 — 인장하중 고정형 15.7kN 이상, 회전형 10.8kN 이상, 이음용 9kN 이상, 철골용 직교형 9.8kN·평행형 14.7kN 이상
유통 단위	주로 개 사용 — 자루(40~50개) 단위, 임대가 많음
주의할 점	볼트를 충분히 조이지 않으면 하중에 미끄러져 비계가 무너짐 — 조립 후·악천후 뒤 조임 상태 점검. 하중을 받는 직각 교차부에 회전형을 쓰지 않음. 덮개가 벌어지거나 나사산이 상한 것은 버림
안전인증	고용노동부 안전인증 대상 가설기자재 — KCs 표시 제품을 써야 함
