베이스플레이트

(Base plate (column base plate))

설명

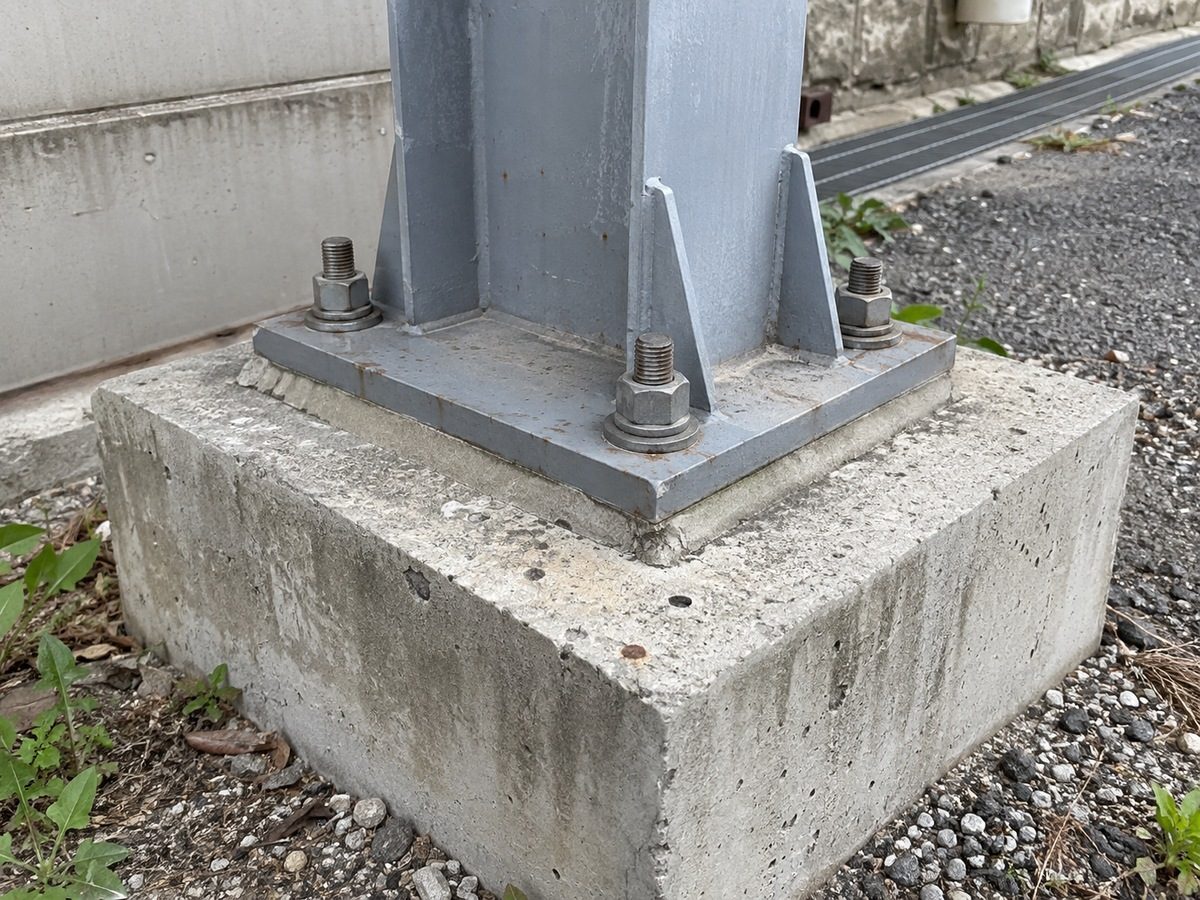

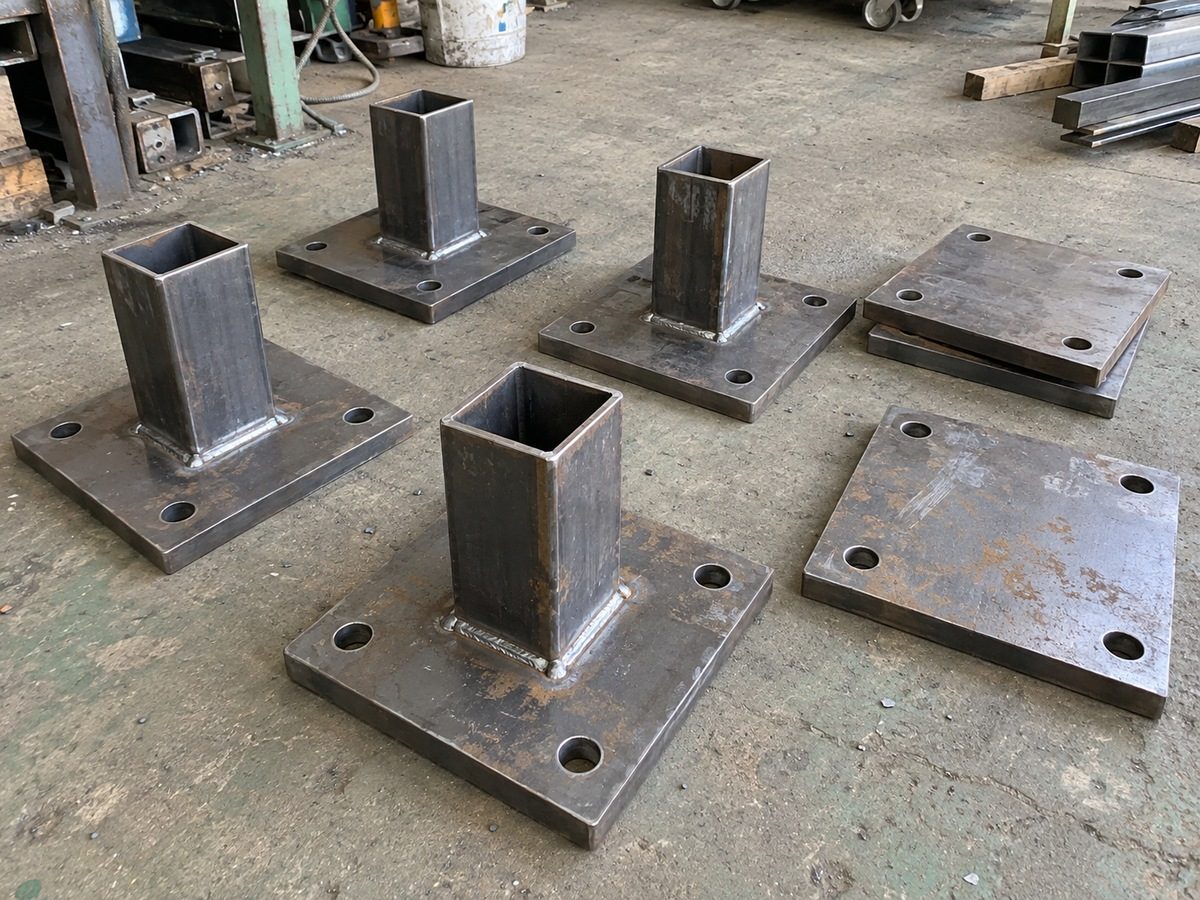

철골 기둥·지주 맨 아래에 용접해 붙이고 앵커볼트로 기초 콘크리트에 고정하는, 볼트 구멍을 뚫은 두꺼운 철판입니다. H빔·각관 기둥, 캐노피·간판·펜스 기둥, 설비 받침의 바닥 고정에 씁니다.

상세정보

재질·원료	철판(SS275)·후판, 스테인리스판을 잘라 볼트 구멍을 뚫은 것
주요 용도	H빔·각관 철골 기둥 밑판, 캐노피·간판·펜스·난간 기둥 고정, 설비·기계 받침, 콘크리트에 미리 묻는 매립판(엠베드)
주요 특징	기둥 힘을 넓게 퍼뜨려 기초에 전달
규격	두께 4~12mm(소형) — 예 140×140×6T, 150×150×6T, 250×250×6T. 철골 기둥용은 설계 치수로 주문 제작
유통 단위	주로 개 사용
주의할 점	앵커볼트 위치와 구멍이 맞아야 함 — 기초 타설 전 앵커볼트 위치를 형판으로 고정. 기둥 아래 수평은 무수축 몰탈(그라우트)로 맞춤
