버팀보

(Strut)

설명

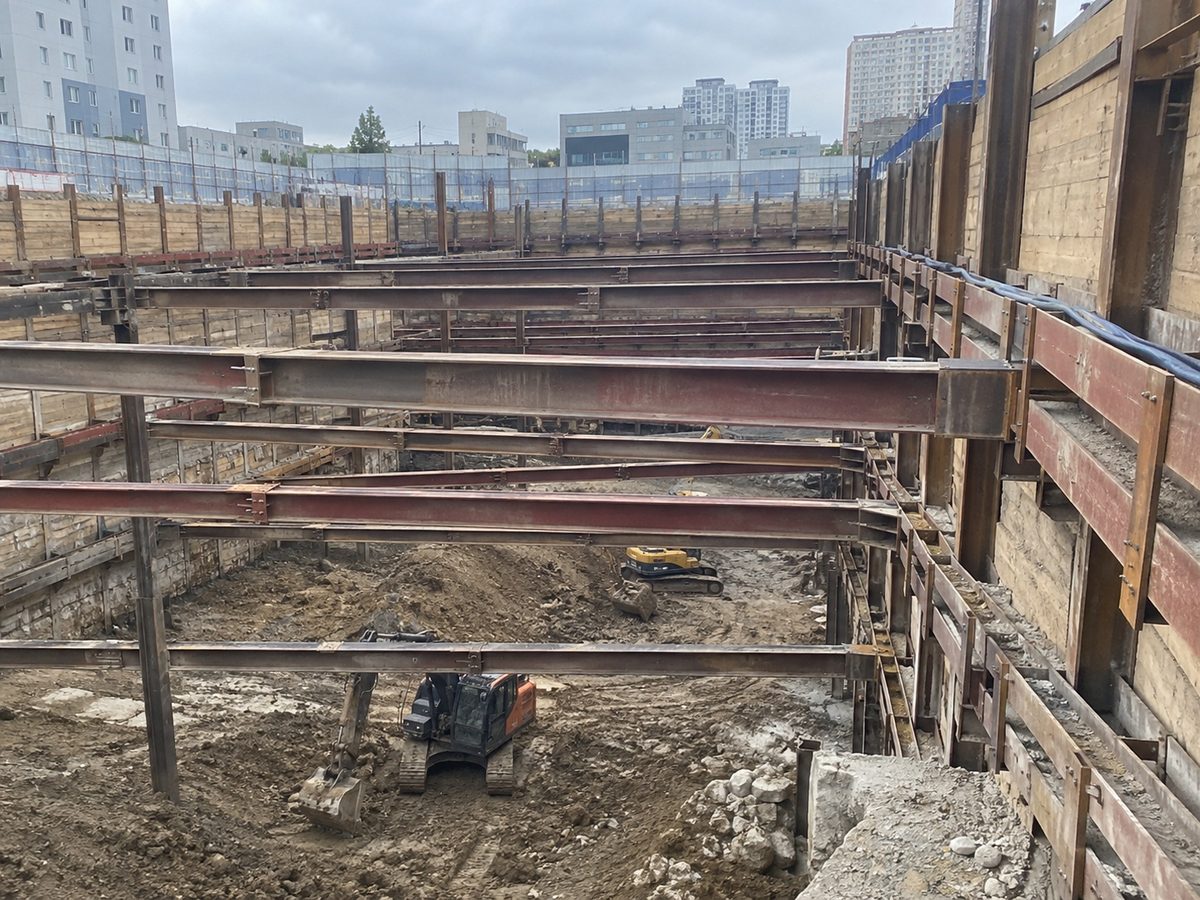

땅을 판 구덩이 안에서 양쪽 흙막이 벽(띠장)을 가로질러 맞은편까지 받쳐 주는 수평 H형강입니다. 양쪽 벽이 안으로 밀려 무너지지 않도록 버팀목처럼 밀어 줍니다.

상세정보

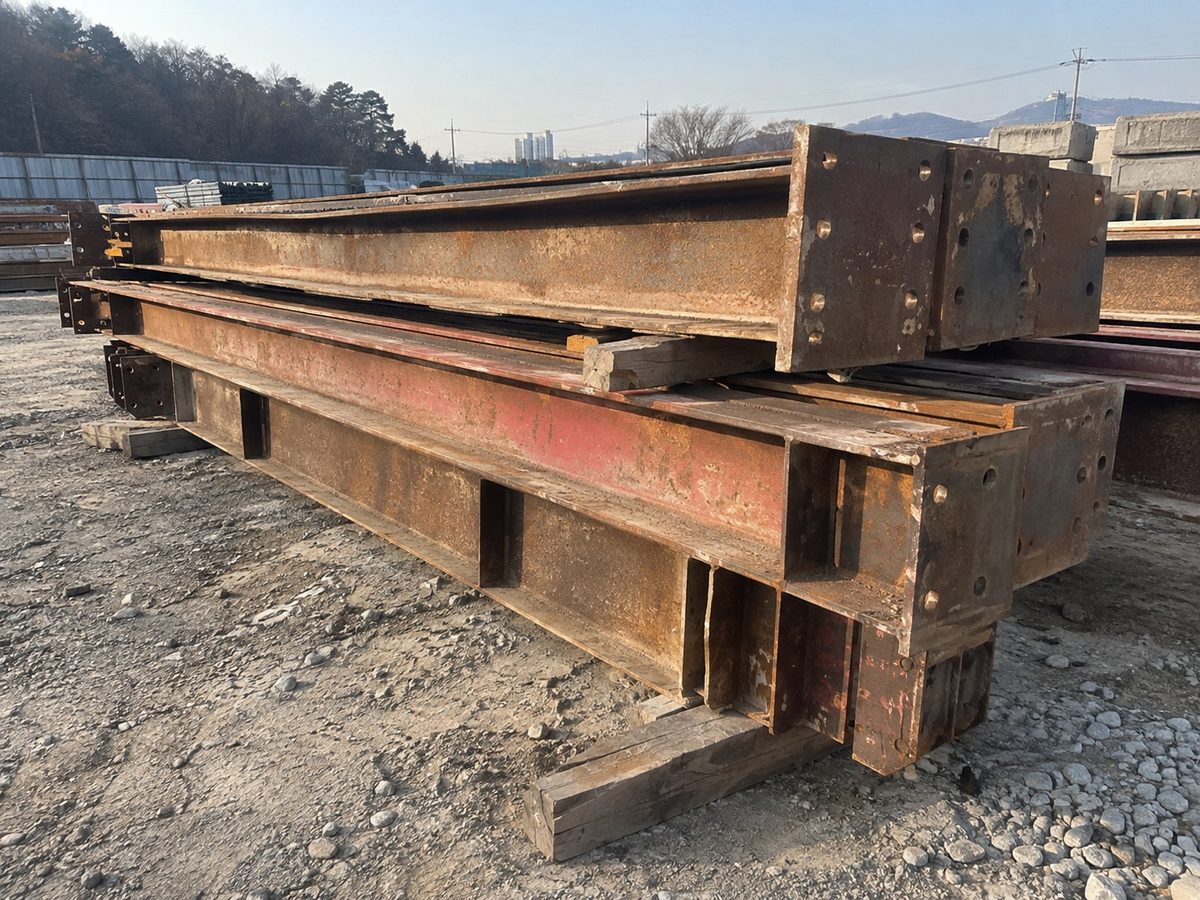

재질·원료	H형강(일반 구조용·용접 구조용 압연 강재 또는 토목 구조용 H형강). 큰 지름 강관을 쓰는 강관 버팀보도 있음
주요 용도	버팀보식 흙막이에서 띠장과 띠장 사이를 가로질러 설치 — 폭이 좁고 깊은 도심지 터파기, 지하철·지하차도·공동구 굴착
주요 특징	흙이 미는 힘을 압축력으로 견딤. 길면 휘어 꺾이기(좌굴) 쉬워 교차부마다 중간말뚝을 세우고 수평 가새(브레이싱)로 묶음. 끝에 버팀보 잭을 끼워 벽에 바짝 밀착시킴
규격	주로 H-300×300×10×15, 그 밖에 H-298×201, H-350×350 등. 길이는 굴착 폭에 맞춰 이어 씀(60m 이하)
유통 단위	임대가 많음(신재·중고재 판매도 함)
주의할 점	버팀보 위에 장비나 자재를 올려 두면 안 됨. 버팀대의 조임 정도·접속부 상태·변형을 정기적으로 점검해야 함. 수평 오차는 ±30mm 이내
기타	현장에서는 일본어에서 온 "기리바리"라고도 부름
